您的位置: 首頁-測量機器

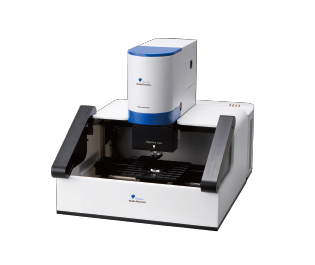

顯微分光膜厚儀 OPTM series

顯微分光膜厚儀 OPTM series

●非接觸 · 非破壞 · 顯微、對焦、測量1秒完成 ●OPTM系列顯微分光膜厚儀是一款可替代橢偏儀,測試膜厚、折射率n、消光系數k、絕對反射率的新型高精度、高性價比的分光膜厚儀。適用于各種可透光膜層的測試,并有獨家專利可針對透明基板去除背面反射,從而達到“真實反射率、膜厚”測試的目的。此外,軟件操作簡單、使用方便且簡化了復雜的建模流程。...

在線咨詢 全國熱線
0512-62589919
產品介紹
  • 產品特色
  • 量測項目
  • 應用范圍
  • 規格式樣
  • OPTM 選型
  • 量測案例

產品特色

  動畫




● 非接觸、非破壞式,量測頭可自由集成在客戶系統內

    ● 初學者也能輕松解析建模的初學者解析模式

    ● 高精度、高再現性量測紫外到近紅外波段內的絕對反射率,可分析多層薄膜厚度、光學常數(n:折射率、k:消光系數)

    ● 單點對焦加量測在1秒內完成

    ● 顯微分光下廣范圍的光學系統(紫外 ~ 近紅外)

● 獨立測試頭對應各種inline定制化需求

● 最小對應spot約3μm

● 獨家專利可針對超薄膜解析nk


量測項目

●絕對反射率分析

●多層膜解析(50層)

●光學常數(n:折射率、k:消光系數)

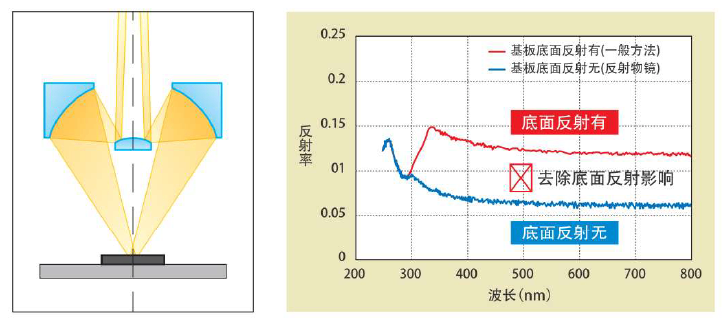

膜或者玻璃等透明基板樣品,受基板內部反射的影響,無法正確測量。OPTM系列使用物鏡,可以物理去除內部反射,即使是透明基板也可以實現高精度測量。此外,對具有光學異向性的膜或SiC等樣品,也可完全不受其影響,單獨測量上面的膜。

(專利編號    第 5172203 號)


應用范圍

● 半導體、復合半導體:硅半導體、碳化硅半導體、砷化鎵半導體、光刻膠、介電常數材料

● FPD:LCD、TFT、OLED(有機EL)

● 資料儲存:DVD、磁頭薄膜、磁性材料

● 光學材料:濾光片、抗反射膜

● 平面顯示器:液晶顯示器、薄膜晶體管、OLED

● 薄膜:AR膜、HC膜、PET膜等

● 其它:建筑用材料、膠水、DLC等


規格式樣

(自動XY平臺型)

             OPTM-A1      OPTM-A2      OPTM-A3
波長范圍      230 ~ 800 nm      360 ~ 1100 nm      900 ~ 1600 nm
膜厚范圍      1nm ~ 35μm      7nm ~ 49μm      16nm ~ 92μm
測定時間      1秒 / 1點以內
光徑大小      10μm (最小約3μm)
感光元件      CCD      InGaAs
光源規格      氘燈 鹵素?zé)? 鹵素?zé)?/td>
尺寸      556(W) X 566(D) X 618(H) mm (自動XY平臺型的主體部分)
重量66kg(自動XY平臺型的主體部分)


OPTM 選型

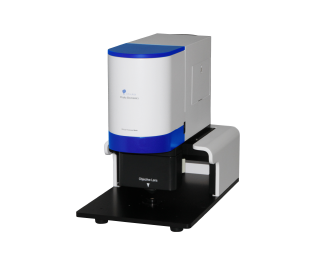

2.png自動XY平臺型

3.png固定框架型

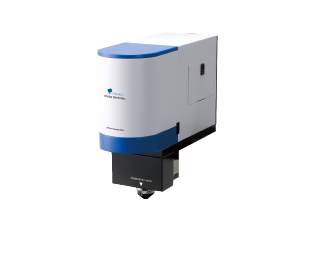

4.png嵌入頭型


量測案例

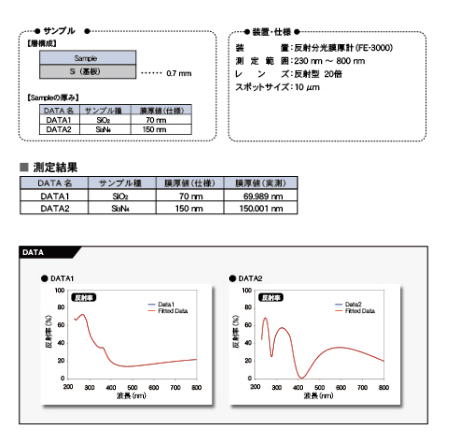

半導體行業 - SiO2、SiN膜厚測定案例


半導體工藝中,SiO2用作絕緣膜,而SiN用作比SiO2更高介電常數的絕緣膜,或是用作CMP去除SiO2時的阻斷保護,之后SiN也被去除。絕緣膜的性能像這樣被使用時,為了精確的工藝控制,有必要測量這些膜厚度。

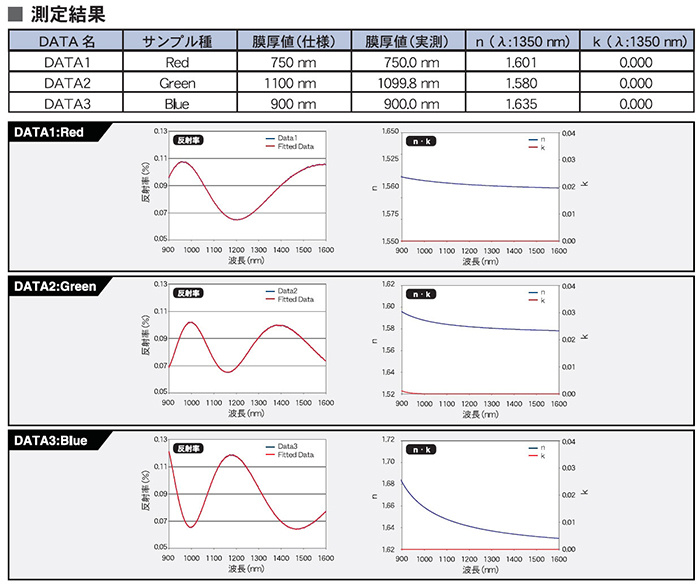

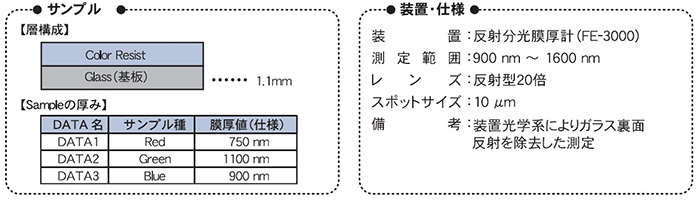

FPD行業 - 彩色光阻膜厚測定


彩色濾光片薄膜的制程中,一般將彩色光阻涂布在整個玻璃表面,通過光刻進行曝光顯影留下需要的圖案。RGB三色依次完成此工序。

彩色光阻的厚度不恒定是導致RGB圖案變形、彩色濾光片顏色偏差的原因,因此對彩色光阻的膜厚管理非常重要。

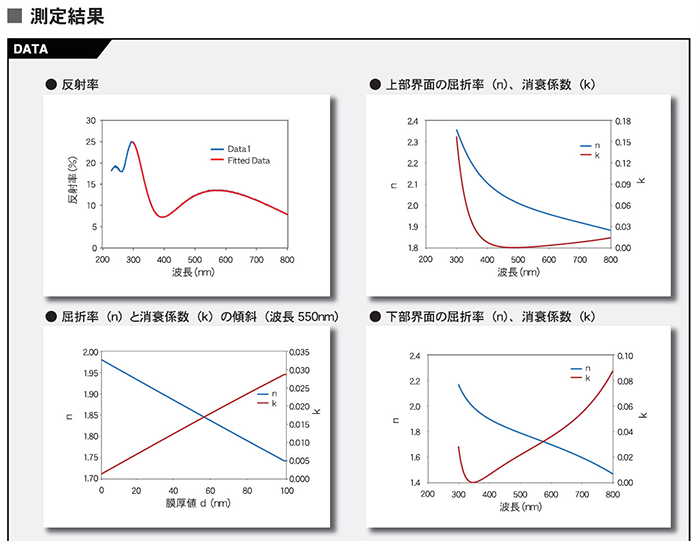

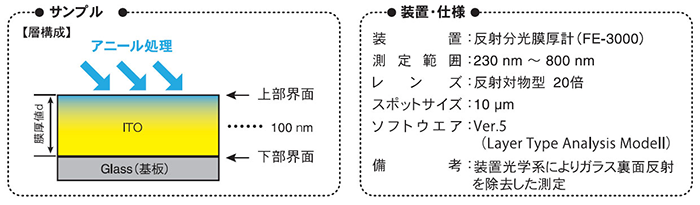

FPD行業 – 用傾斜模式解析ITO構造



ITO膜是液晶面板等使用的透明電極材料,制膜后需經過退火處理(熱處理)提升導電性和透光性。此時,氧狀態和結晶性發生變化,使得膜厚產生階段性的傾斜變化。在光學上不能看作是構成均一的單層膜。

對這樣的ITO用傾斜模式,由上部界面和下部界面的nk值,對傾斜程度進行測量。

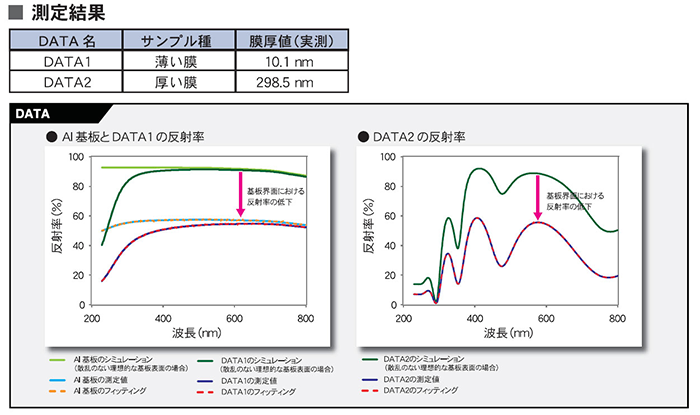

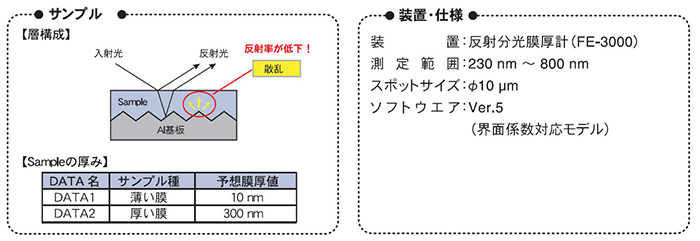

半導體行業 – 使用界面系數測定粗糙基板上的膜厚


如果基板表面非鏡面且粗糙度大,則由于散射,測量光降低且測量的反射率低于實際值。

通過使用界面系數,因?yàn)榭紤]到了基板表面上的反射率的降低,可以測量出基板上薄膜的膜厚值。

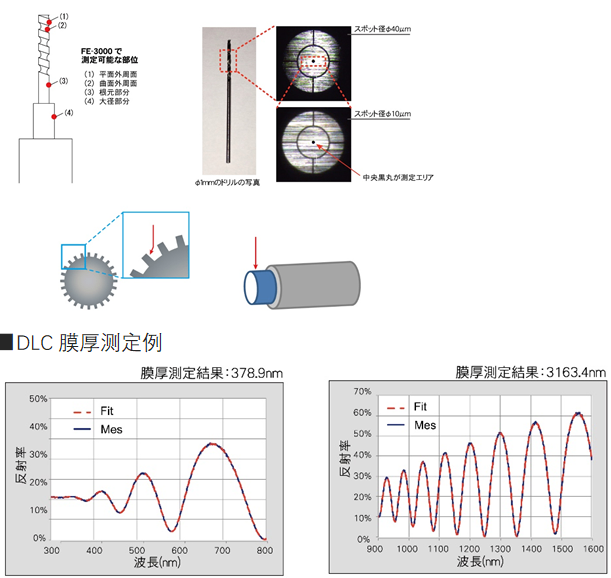

DLC涂層行業 – 各種用途DLC涂層厚度的測量



DLC(類金剛石)涂層由于其高硬度、低摩擦系數、耐磨性、電絕緣性、高阻隔性、表面改性以及與其他材料的親和性等特征,被廣泛用于各種用途。

采用顯微光學系統,可以測量有形狀的樣品。此外,監視器一邊確認檢查測量位置一邊進行測量的方式,可以用于分析異常原因。
