高速相位差測量裝置 RE-200

高速相位差測量裝置 RE-200

產品信息 特 點 可測從0nm開始的低(殘留)相位差 光軸檢出同時可高速測量相位差(Re.) (相當于世界最快速的0.1秒以下來處理) 無驅動部,重復再現性高 設置的測量項目少,測量簡單...

在線咨詢 全國熱線
0512-62589919
產品介紹
  • 產品信息
  • 原 理
  • 規 格
  • 測量示例

產品信息

  特 點

● 可測從0nm開始的低(殘留)相位差
● 光軸檢出同時可高速測量相位差(Re.)
(相當于世界最快速的0.1秒以下來處理)
● 無驅動部,重復再現性高
● 設置的測量項目少,測量簡單
● 測量波長除了550nm以外,還有各種波長
● Rth測量、全方位角測量
(需要option的自動旋轉傾斜治具
● 通過與拉伸試驗機組合,可同時評價膜的偏光特性和光弾性
(本系統屬特注。)




  測量項目

● 相位差(ρ[deg.], Re[nm])
● 主軸方位角(θ[deg.])
● 橢圓率(ε)?方位角(γ)
● 三次元折射率(NxNyNz)




  用 途

● 位相差膜、偏光膜、橢圓膜、視野角改善膜、各種功能性膜
● 樹脂、玻璃等透明、非均質材料(玻璃有變形,歪曲等)

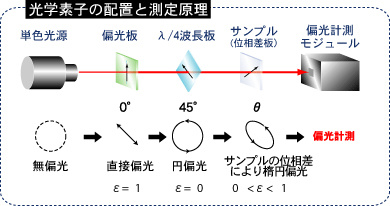

原 理

● 什么是RE-200

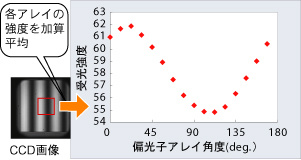

● RE-200是光子結晶素子(偏光素子)、CCD相機構成的偏光計測模塊和透過的偏光光學系相組合,可高速且高精度的測量位相差(相位差)、及主軸方位角。CCD相機1次快門獲取偏光強度模式,沒有偏光子旋轉的機構,系統整體上是屬于小型構造,長時間使用也能維持穩定的性能。

執行擬合/傅立葉變換以計算橢圓度 ε 和方位角 γ。





規 格

型號

RE series

樣品尺寸

最小10×10mm ~最大100×100mm

測量波長

550nm (標準仕樣)※1

相位差測量范圍

約0nm ~約1μm

軸檢出重復精度

0.05°(at 3σ) ※2

檢出器

偏光計測模塊

測量光斑直徑

2.2mm×2.2mm

光源

100W 鹵素燈或 LED光源

本體?重量

300(W) × 560(H) ×430(D) mm 、約20kg

Option
● Rth測量、全方位角測量※治具本體(旋轉:180°, 傾斜:±50°)
● 動旋轉傾斜治具



測量示例

視角改善膜A


視角改善膜B
